庫號：D343694

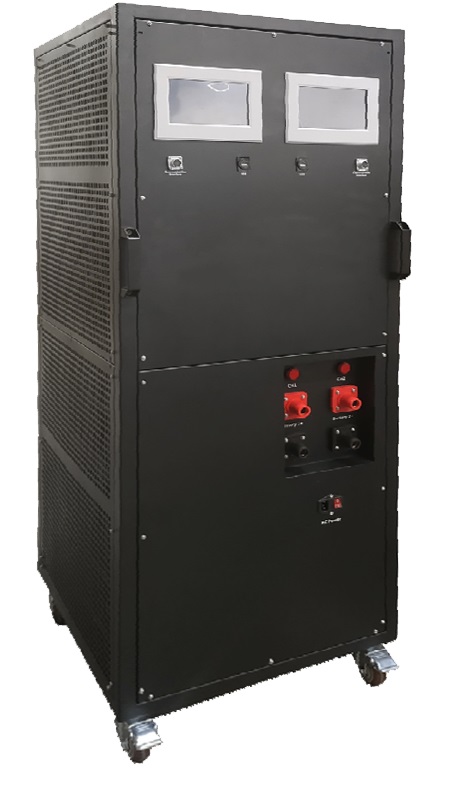

蓄電池智能充放電一體機
規格：480V/0-200A
一、產品概況
480V/0-200A蓄電池智能充放電一體機通過內置電子負載對電池組實際進行放電。滿足480V的電池組放電測試。測試儀可以實時監控放電過程中的蓄電池電壓、放電電流、放電時間、放電容量等參數；適用于各種蓄電池的活化放電、蓄電池初充電時的放電、蓄電池的維護放電，同時也可檢驗蓄電池的儲電性能及負載容量等；具有操作簡便、放電等點。
二、產品特點
?測試電壓范圍寬，覆蓋10-480V電壓范圍電池組放電測試，大放電電流達到200A，一機抵五臺，滿足多種電壓等級的電池組測試。
?產品采用定制鎳鉻合金電阻器作為負載源。低阻值；能實現大電流的放電，定制型外觀使功率密度。高精度；精度能控制在±0.001Ω內，作為負載源使放電過程穩定。低溫度系數；受溫度系數影響小，環境適應能力強。耐電流沖擊；耐電流能力強，能快速響應大電流沖擊，放電過程。
智能芯片控制。放電過程智能控制，跟隨蓄電池電壓下降自動調整，保證恒流放電。單節蓄電池電壓實時采集，并以曲線方式展示，便于評估分析，同時智能分析電池電壓狀態，并作出評估。智能計算放電容量與放電小時率之間的轉換，實現電池容量狀?態評估效果?？稍O(shè)定多種門限閥值，智能判斷。
?7英寸大液晶觸摸屏：采用大尺寸觸摸屏，分辨率1024x600，可直接在屏上進行點擊操作，簡單明了?？垢蓴_能力強。
?采用LORA無線單體監測模塊（選配）：比傳統藍牙連接穩定，傳輸距離遠，兼容2V/6V/12V單體電壓監測。每個無線監測模塊可同時監測6個單體，減少束線的繁復冗贅，兼顧了多節的便利，讓無線模塊接線操作加簡便。
?快捷測試：設備適配電壓范圍內，選用快捷測試，只需一鍵“開始”，儀器自動識別電壓，根據內置模板進行放電，快捷省心。
?電池放電過程中，各單體電壓實時檢測和顯示：并在主機屏幕上呈現出各單體電壓柱狀圖的變化軌跡，也支持?jǐn)?shù)據表格顯示，還能自動實時呈現出電壓高與低的單體，幫助您快速分析單體變化的趨勢。
?放電曲線查看：可回看放電過程中電池組電壓、電流曲線。
數據轉存：主機配置U盤數據轉存，數據分析軟件可對數據進行解析，并支持報告生成
三、參數
電源輸入-交流 AC220V，頻率范圍為40－60Hz。
主機操作方式 觸摸屏
顯示屏 7寸TFT液晶屏，電阻屏，分辨率1024x600
數據通訊 RS485x1
內部數據存儲 128MBit
電壓測量精度 ±0.5%FS+0.1V
電流測量精度 ±1%FS+0.1A
組電壓顯示精度 0.1V
組電流顯示精度 0.1A
放電電流控制精度 ±1%FS
放電電壓范圍 300-480V
放電電流范圍 0-200A
主機保護 過溫、過流、電流失控觸發停機保護
緊急停機執行機構 高壓直流保護器
反接保護 支持
異常保護 電源線掉電、主電纜掉電
過溫保護 電阻箱過溫85℃；散熱器過溫75℃
報警提示 液晶顯示+蜂鳴器。
測試
耐壓測試 交流輸入-機殼：2200Vdc 1min 交流輸入-機殼
直流輸入-輸出：2200Vdc 1min 直流輸入-機殼
工作環境
散熱 強制風冷
溫度 工作溫度范圍：-5~50℃；貯藏溫度：-40~70℃
濕度 相對濕度0~90%（40±2℃）
海拔 額定海拔2000米
重量：200KG以上
